上展放料閥

更新：2017-08-29 11:05:37??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???HG5-89-1
  • 在線訂購
  • 掃描對應二維碼進一步了解上展放料閥產品
產品介紹

主要零件材料

  1. 閥體
  2. 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
  3. 手輪：可鍛鑄鐵球墨鑄鐵或鋼
  4. 閥桿
  5. 法蘭：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
  6. 閥瓣
  7. 密封圈
  8. 螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
  9. 墊片
  10. 填料：聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊
  11. 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
  12. 閥桿螺母：銅

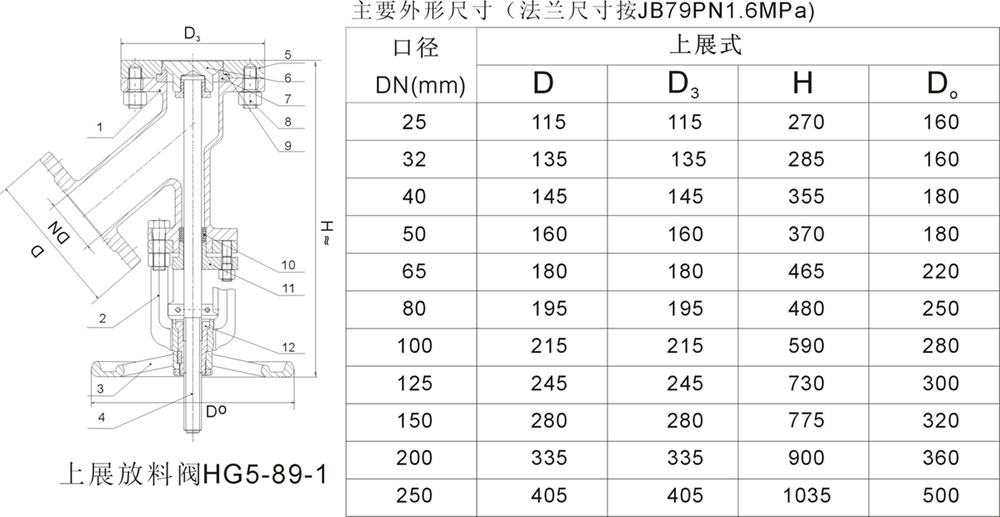

結構示意圖

上展式放料閥結構示意圖

主要外形尺寸（法蘭尺寸按JB79PN1.6MPa）

口徑
DN(mm) 		上展式 下展式
D D3 H DO D D3 H DO
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 335 665 320
200 335 335 900 360 335 405 800 360
250 405 405 1035 500 405 460 945 500
